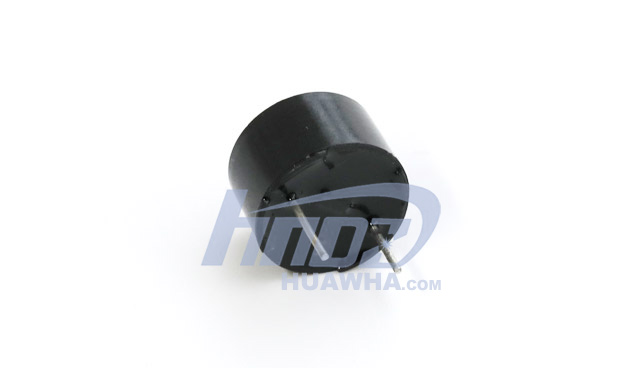

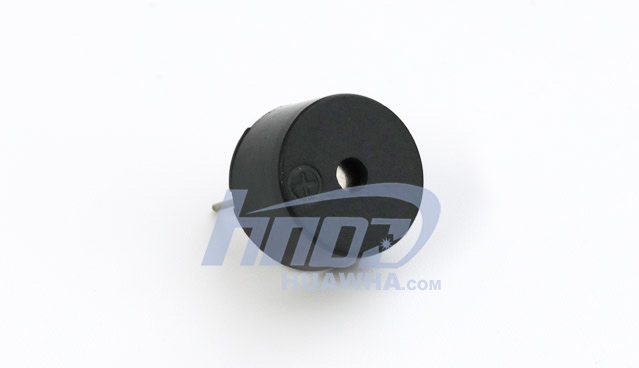

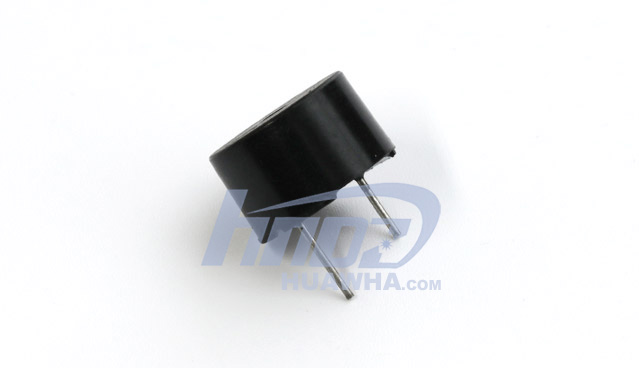

HMB1275-03B/05B/12B/24B

HMB1275-03B/05B/12B/24B

HMB1275-03B/05B/12B/24B

HMB1275-03B/05B/12B/24B

HMB1275-03B/05B/12B/24B

产品说明

1.测试条件

产品测试条件:温度:5~35℃, 湿度:45%~85%R.H., 气压:860 ~1060hPa。
标准测试条件:温度:25±3℃, 湿度:60±10%R.H.  气压:860 ~1060hPa

1 额定电压(Vo-p) 5 VDC
2 工作电压(Vo-p) 3-7VDC
3 额定电流(mA) Max.30mA, at 5VDC
4 输出音压(dB) Min.85dB, at 5VDC
5 谐振频率(Hz) 2700±300 Hz
6 音调 Continuous
7 工作温度(℃) -20℃~+70℃
8 储存温度(℃) -30℃~+80℃
9 环保 Yes
10 净重(g) Approx 1.5 g

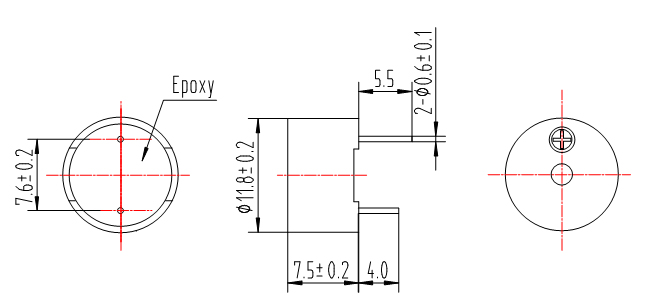

2.尺寸图 单位: mm

*基本公差: 除特殊注明外,一般公差为±0.5mm
*外壳材料: 黑色PPO材料


3.可靠性测试
在下面任何一项测试后都要符合以下标准,外观和电性能(除声压外)上不能有不良或衰减现象出现,声压不能低于规格说明书的最低声压的10dB。

寿命测试
将测试件置于25±10℃的温度下,输入额定电压、占空比为1/2的谐振频率方波测试96小时。

高温测试
将测试件置于+85℃的温度下存放96小时,取出置于常温下3小时而后测试。

低温测试
将测试件置于-40℃的温度下存放96小时,取出置于常温下3小时而后测试。

湿度测试
将测试件置于温度+40±3℃,湿度90%~95%的条件下持续48小时,再置于室温下6小时而后测试。

温度冲击测试
将测试件置于以下温变条件下:70℃2小时→-25℃2小时(1周期),做完一个周期实验,过1个小时后再继续下一次实验,总测试周期数: 10个周期。

落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。

机械振动测试
按以下条件实验后再测试:振速:1000次/分;振幅:1.5毫米;时间: 1小时更换一个自由度方向共3个自由度方向。

注意:
需避免无关材料进入产品内,无关材料如:磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。

4.电性能及声音测试条件

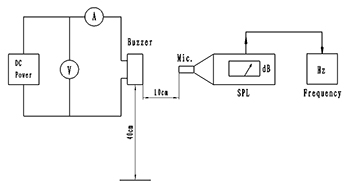

a)测试装置 b)测试电路

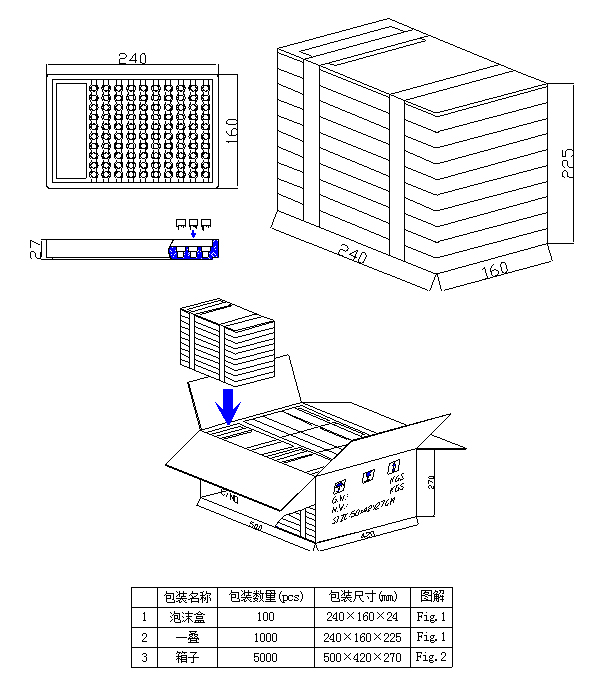

5. 包装
