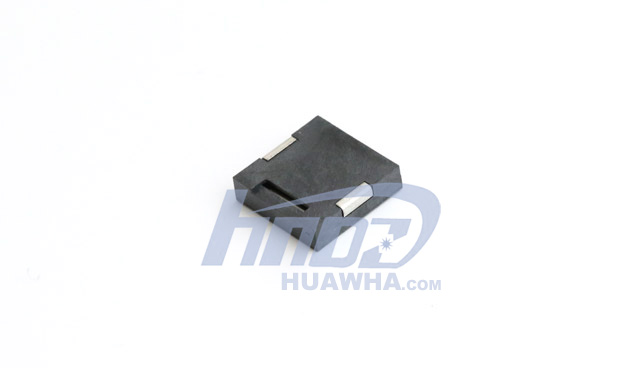

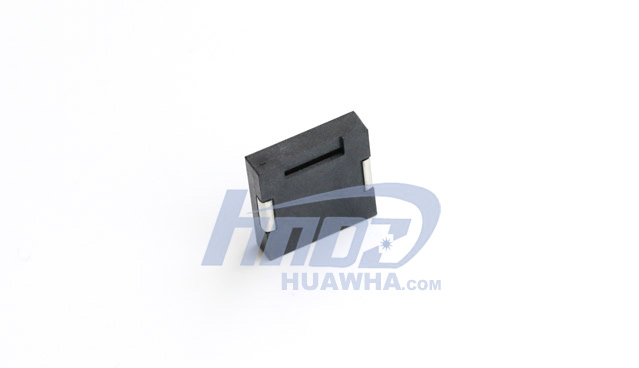

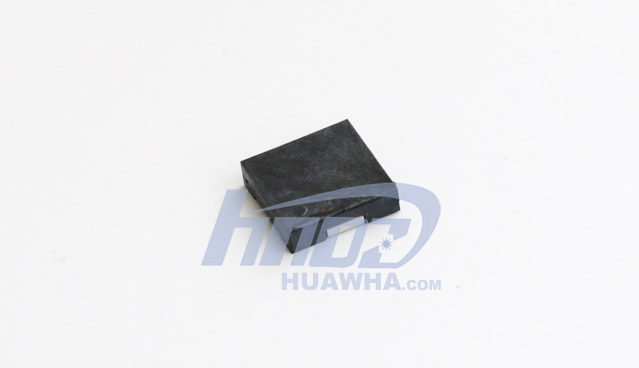

MLT-1230 - SMD压电无源蜂鸣器

1. 测试条件

产品测试条件:温度:5~35℃, 湿度:45%~85%R.H., 气压:860 ~1060hPa。
标准测试条件:温度:25±3℃, 湿度:60±10%R.H.  气压:860 ~1060hPa 。

1 谐振频率(Hz) 4000±500Hz
2 工作电压(Vp-p) 1~20 Vp-p
3 额定电流(mA) Max.2mA ,at 4KHz 50% duty Square Wave 5Vp-p
4 输出音压(dB)10cm Min. 80dB,at 4KHz 50% duty Square Wave 5Vp-p
5 电容量(pF)16000±30%pF at 1KHz
6 工作温度(℃) -20℃~+70℃
7 储存温度(℃) -30℃~+80℃
8 净重(g) Approx 0.5g
9 环保 Yes

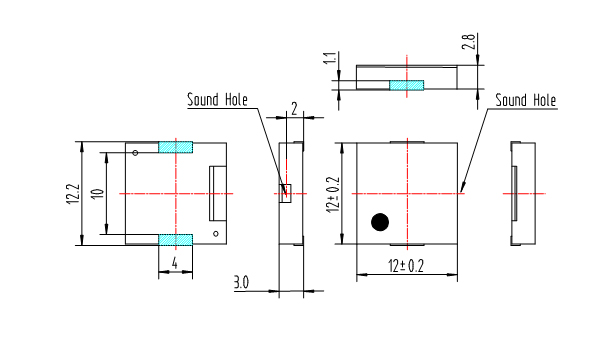

2. 尺寸图 单位: mm


*基本公差: 除特殊注明外,一般公差为±0.3mm
*外壳材质: 黑色LCP

3.电性能测试条件

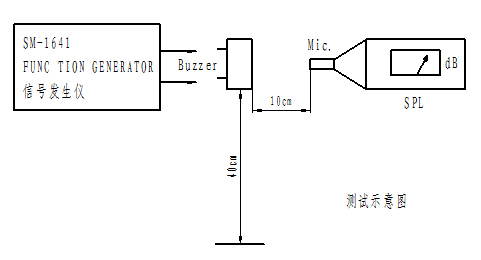

测试装置

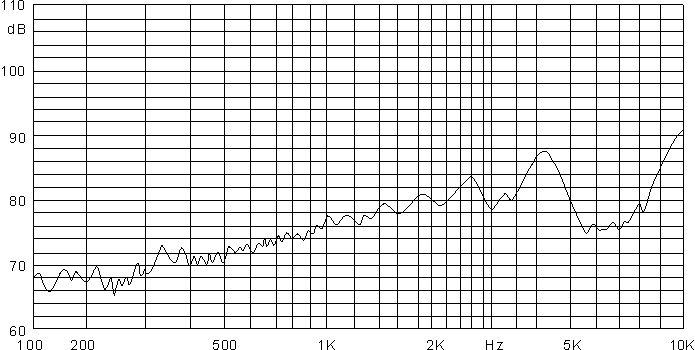

4.频响曲线


方波5Vp-p占空比 50% 距离10cm测试

5.回流焊条件

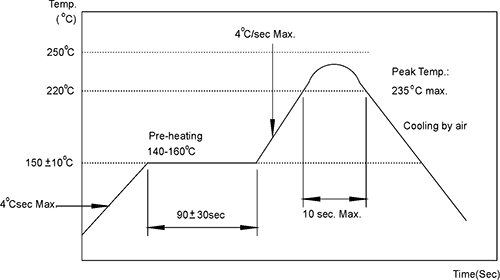

5.1 回流焊曲线图


注意事项: (1) 产品经过回流焊机后,所有电性能要保持在规格书的范围内。
(2)回流焊的操作温度一定要在推荐范围之内。如果超出范围都有可能影响到产品的性能。

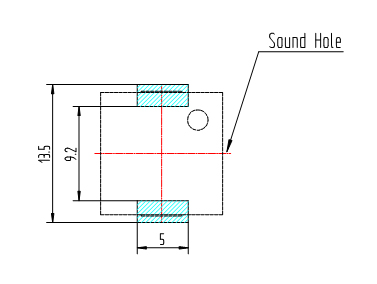

5.2 焊盘位置


6.可靠性测试
在下面任何一项测试后都要符合以下标准,外观和电性能(除声压外)上不能有不良或衰减现象出现,声压不能低于规格说明书的最低声压的10dB。

6.1 寿命测试
将测试件置于25±10℃的温度下,输入额定电压、占空比为1/2的谐振频率方波测试96小时。

6.2 高温测试
将测试件置于+80℃的温度下存放96小时,取出置于常温下3小时而后测试。

6.3 低温测试
将测试件置于-40℃的温度下存放96小时,取出置于常温下3小时而后测试。

6.4 湿度测试
将测试件置于温度+40±3℃,湿度90%~95%的条件下持续48小时,再置于室温下6小时而后测试。

6.5 温度冲击测试
将测试件置于以下温变条件下:70℃2小时→-20℃2小时(1周期),做完一个周期实验,过1个小时后再继续下一次实验,总测试周期数: 10个周期。

6.6 落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。

6.7 机械振动测试
按以下条件实验后再测试:振速:1000次/分;振幅:1.5毫米;时间: 1小时更换一个自由度方向共3个自由度方向。

注意:
需避免无关材料进入产品内,无关材料如:磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。

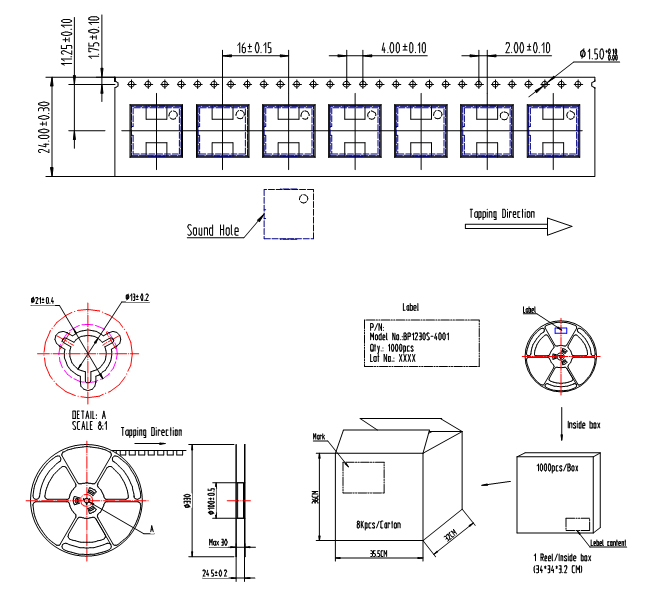

7.包装
