HND-2312

HND-2312

HND-2312

HND-2312

产品说明

1、技术规格

产品测试条件:温度:5~35℃, 湿度:45%~85%R.H., 气压:860 ~1060hPa。
标准测试条件:温度:25±3℃, 湿度:60±10%R.H.  气压:860 ~1060hPa 。

1 额定电压 12VDC
2 工作电压 6 - 15 VDC
3 额定电流(mA) Max.20mA, at12VDC
4 输出音压(dB)10cm Min.90dB, at 12VDC
5 谐振频率(Hz) 3500±500 Hz
6 音调 Continuous
7 工作温度(℃) -20 - +70℃
8 储存温度(℃) -30 - +80℃
9 环保 Yes
10 净重(g) Approx 4.5g

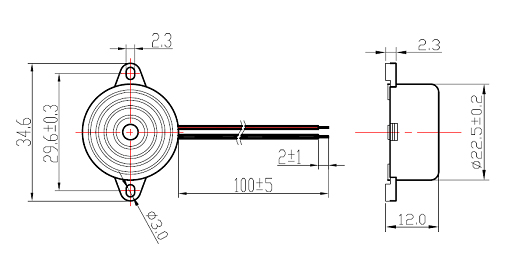

2、尺寸图 单位: mm           基本公差: 除特殊注明外,一般公差为±0.5mm

*外壳材质: 黑色ABS     国产线,仿UL1007 28#线径1.2mm


3、可靠性测试
在下面任何一项测试后都要符合以下标准,外观和电性能(除声压外)上不能有不良或衰减现象出现,声压不能低于规格说明书的最低声压的10dB。
3.1寿命测试
将测试件置于25±10℃的温度下,输入额定电压、占空比为1/2的谐振频率方波测试96小时。
3.2高温测试
将测试件置于+80℃的温度下存放96小时,取出置于常温下3小时而后测试。
3.3低温测试
将测试件置于-30℃的温度下存放96小时,取出置于常温下3小时而后测试。
3.4湿度测试
将测试件置于温度+40±3℃,湿度90%~95%的条件下持续48小时,再置于室温下6小时而后测试。
3.5温度冲击测试
将测试件置于以下温变条件下:70℃2小时→-20℃2小时(1周期),做完一个周期实验,过1个小时后再继续下一次实验,总测试周期数: 10个周期。
3.6落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
3.7机械振动测试
按以下条件实验后再测试:振速:1000次/分;振幅:1.5毫米;时间: 1小时更换一个自由度方向共3个自由度方向。
注意:
需避免无关材料进入产品内,无关材料如:磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。

4、电性能及声音测试条件

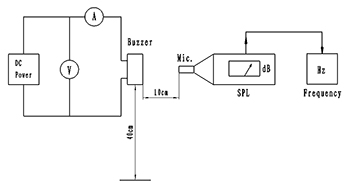

a)测试电路 b)测试装置
